Messschieber, ein häufig verwendetes Werkzeug zum Messen von Sechskantschrauben, haben normalerweise eine Genauigkeit von 0,01 cm, sind jedoch komplexer als Maßbänder. Personen, die gerade kontaktiert haben, können die Tür möglicherweise nicht sofort berühren. . Dies ist eine kurze Einführung in die korrekte Verwendung nachgeschalteter Standardmessschieber.
Methode 1 Verwendungsmethode
Messen Sie den Außendurchmesser und klemmen Sie den Gegenstand wie gezeigt, um Messdaten zu erhalten.

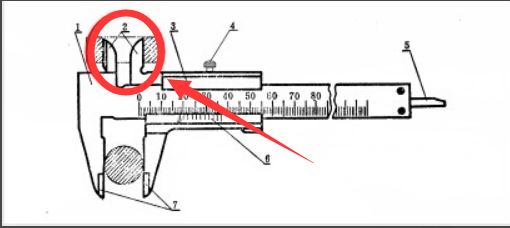

Der Innendurchmesser wird, wie in der Figur gezeigt, in dem Innendurchmesserabschnitt des Artikels gemessen, beide Enden werden geöffnet, um den Artikel zu stützen, und die Messdaten werden erhalten.

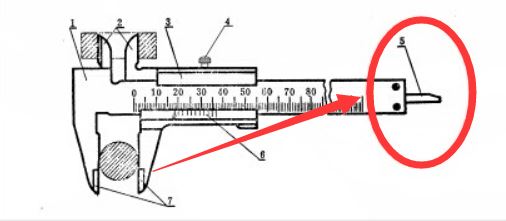

Messen Sie die Tiefe, wie in der Abbildung gezeigt, nachdem der rote Rahmenteil in das zu messende Objekt getastet wurde. Befestigen Sie das Lineal und erhalten Sie die Messdaten.
Methode 2 Lesemethode

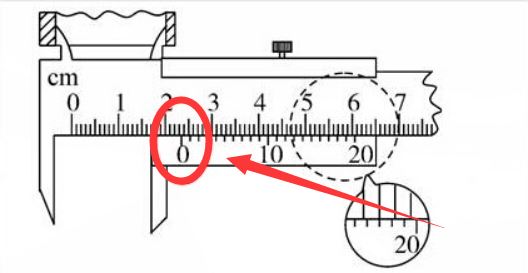

Schauen Sie sich zunächst die Position des Unterfußes "0" an, die die ersten beiden Ziffern bestimmt. In der Figur ist 0 hinter 2,3 cm. Das heißt, der Innendurchmesser des Messobjekts beträgt 2,3 x x cm.
Beobachten Sie dann die Unterteilung (Genauigkeit), dh wie viele Gitter 20 Unterteilungen haben, dh die Genauigkeit beträgt 0,05 mm. (Einheiten pro Teilung = 1 mm / Teilung)
Schauen Sie sich dann die Ziffern an, bei denen der Unterfuß und das Hauptlineal vollständig zusammenfallen. Schauen Sie in das rote Kästchen und der zusammenfallende Teil besteht aus 2 Quadraten. Das heißt, die Übereinstimmung beträgt 17, 0,05 mm pro Einheit, die letzte Ziffer 0,85 mm (0,085 cm), also die letzte
Gemessen in der Legende beträgt der Innendurchmesser des Ziels 2,385 cm
